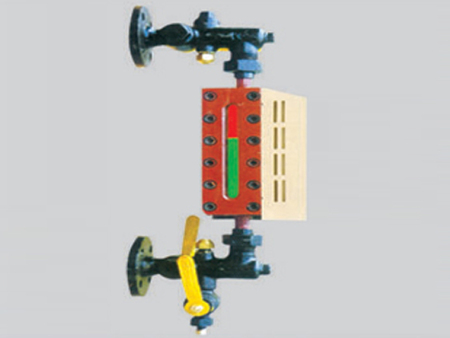

GSJ25C-D型光反射双色水位计

GSJ25C—D型光反射双色水位计

　　GSJ25C-D型、SSJ-4Z型光反射双色水位计是利用水和蒸

　　汽具有不同的折射率，光从玻璃进入水中和蒸汽中发生全反射的

　　临界角不同的原理，直接显示液面水位的一次性仪表。适用于中

　　低压锅炉或压力容器上作液面指示之用。双色水位计在水汽并存

　　时，汽红、水绿显示，无水全红，满水全绿，界限分明，色泽鲜艳

　　便于远距离监视。

　　主要技术指标

　　公称压力：Pg=2.5MPa

　　公称通径：Dg=25mm

　　适用介质：水、蒸汽

　　试验压力：4.0MPa

　　介质温度：≤250℃

　　水位计材质：铸钢、锻钢

　　法兰中心距：300、330、350

　　影屏高度：100-200(mm)

　　400、440、500(mm)、特殊规格定做

观察距离：白天20米，夜间60米

　　电源电压220V 工作电压36V

　　重量19.5kg

　　体积204×115×165(mm)

　　水位显示绿色

　　蒸汽显示红色

　　SSJ/—4Z型光反射双色
